Was ist die interne Abgasrückführung (AGR) und wie unterscheidet sie sich von der externen AGR? Worin liegen die Unterschiede bei der Hochdruck-AGR und der Niederdruck-AGR? Welche typischen Schäden gibt es im Bereich der Niederdruck-AGR?

Bei der AGR wird nach den Positionen der Abgasentnahme unterschieden:

Interne/innere AGR

  • Durch Ventilüberschneidung verbleibt ein Rest Abgas im Brennraum oder wird aus dem Auslasskanal in den Zylinder zurückgesaugt.

Die Veränderung der Steuerzeiten der Ein- und Auslassventile erfolgt durch verstellbare Nocken.

Externe/äußere AGR

  • Abgas wird außerhalb des Zylinderkopfs auf der Abgasseite entnommen und über Leitungen oder Kanäle durch ein externes Ventil der Frischluftseite wieder zurückgeführt.
  • Dies bietet die Möglichkeit einer zusätzlichen Abgaskühlung durch einen optionalen Kühler mit/ohne Bypassklappe.

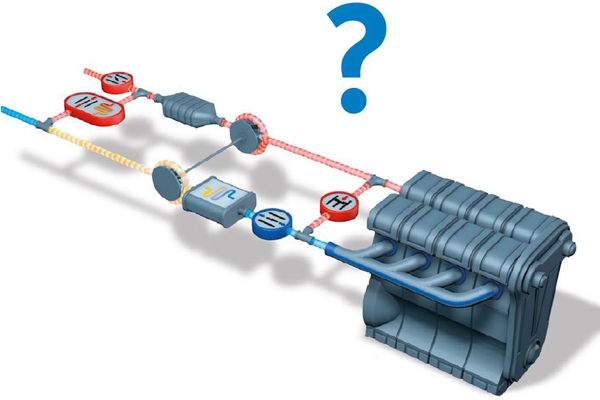

Bei der äußeren AGR gibt es:

Hochdruck-AGR: Abgas wird unmittelbar hinter den Zylindern vor der Turbine des Turboladers entnommen und hinter der Drosselklappe der Frischluftseite zugeführt.

Niederdruck-AGR: Abgas wird nach der Turbine des Turboladers bzw. erst nach den Abgasnachbehandlungssystemen entnommen und vor dem Verdichter des Turboladers zugeführt.

Typische Schäden (Niederdruck-AGR)

  • Undichtigkeit der Abgasleitungen oder der Kühlmittelleitung
  • Undichtigkeit im/am AGR-Kühler
  • Niederdruck-AGR-Ventil undicht, öffnet oder schließt nicht
  • elektrische Ansteuerung des Stellmotors defekt

Mehr erfahren Sie im Video und in der Product Information.

Niederdruck-AGR-Ventile

Spezialist für Abgasrückführung
Pierburg ist mit AGR-Ventilen und AGR-Kühlern in vielen Fahrzeugen als Erstausrüster vertreten. Die korrosions- und temperaturbeständigen Werkstoffe der Produkte garantieren eine lange Funktionsdauer unter schwierigsten Bedingungen wie z. B. aggressivem Abgaskondensat oder hohen Temperaturen.
